起源の場所:
中国
ブランド名:
SIPU
証明:
ISO9001-2017, RoHS, CE
モデル番号:
SMA-KFD891G
製品概要
SMA RF同軸コネクタは,コンパクトなサイズ,広い周波数帯域幅,優れた機械的および電気的性能,および高い信頼性により,最も広く使用されるRFコネクタの一つです.電子通信システムのマイクロ波機器やRF回路でコアキシアルケーブルやマイクロストライプラインを接続するために一般的に使用されます.
応用:
無線通信,電信,ネットワーク,関連RFシステム
製品の特徴:
4穴のフレンジの設置設計
シェルには均一な接触点がある
内部導体尾 0.5 mm スロット幅, 1.5 mm スロット深さ
大幅な周波数帯域幅を備えたコンパクトサイズ
優れた電気性能
世界標準との強力な互換性
製品構造図
重要なTエクニカルパラメータ
|
特性インペダンス
|
50Ω | 周波数範囲 | DC-18GHz | |
|
耐電電圧
|
1000V | VSWR | ≤1.05+0.012F (GHz) | |
|
断熱抵抗
|
≥5000MΩ | 挿入損失 |
≤0.05√F (GHz) dB |
|
|
接触抵抗 |
中央導体
|
≤3.0mΩ | メカニカルプロパティ | |
|
外導体
|
≤2.0mΩ | 耐久性 |
500回 |
|
材料と表面処理機t
|
中央導体
|
ベリリウムブロンズ,黄金塗装 | 隔熱介質 | PTFE |
|
外導体
|
ステンレス鋼,消化 | / | / |

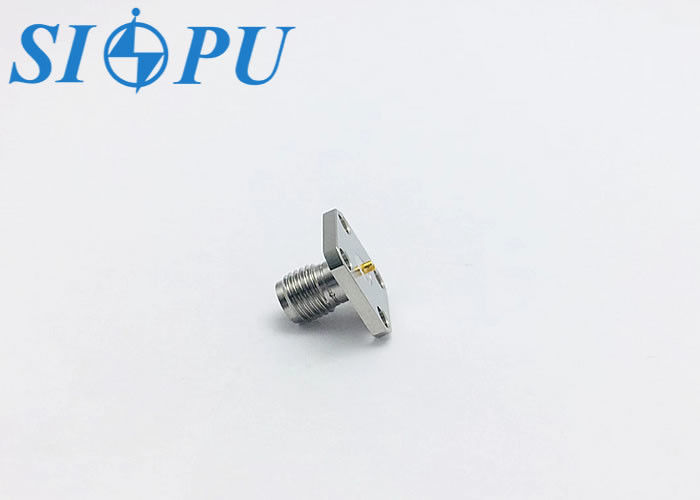

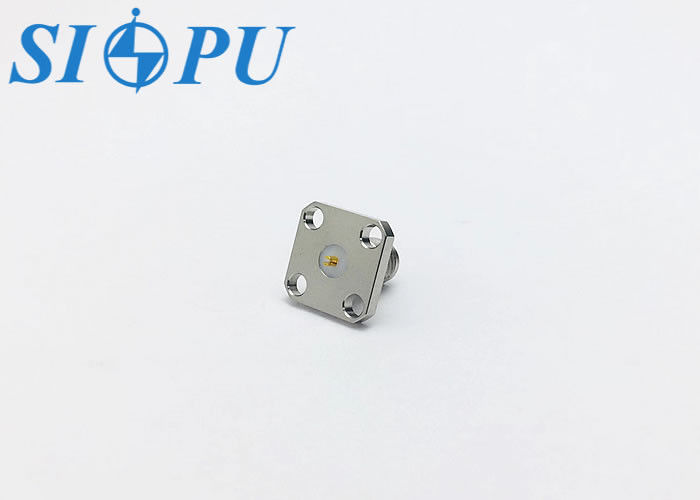

製品画像ギャラリー
