起源の場所:
中国
ブランド名:
SIPU
証明:
ISO9001 R0HS
モデル番号:
BMA-JWF3507G-4-T1
製品導入
BMAは小さな盲点マット スライドインの新しいRF同軸接続器で 主にブロック構造のモジュール化機械システムに使用されます サイズが小さく信頼性の高い接触優れた機械的および電気的性能.
適用: 特殊なマイクロ波回路の接続,特にシャシーとキャビネットの盲点配合のために.
製品の特徴: 曲がった構造, 2 穴のフレンズ設置, CXN3507 AA1836 ケーブルの交配, サイズが小さい,帯域幅,便利なドッキングなど.
製品仕様
重要な技術パラメータ
|
電気特権
|
温度範囲 |
-55°C+125°C | ||
|
特性インペダンス
|
50Ω |
周波数範囲 |
DC-22GHz | |
|
耐電電圧
|
1000V |
VSWR |
≤1.15+0.012F ((GHz) | |
|
断熱抵抗
|
≥5000MΩ |
挿入損失 |
≤0.08√F(GHz) dB | |
|
接触抵抗
|
中央導体 |
≤3.0mΩ |
メカニカルプロパティ |
|
|
外導体 |
≤2.0mΩ |
耐久性 |
500回 | |
材料と表面処理
|
中央導体
|
ブロンズ 金属 |
隔熱介質 |
PTFE |
|
外導体
|
ステンレス鋼 消化 |
密封リング |
航空用ゴム |

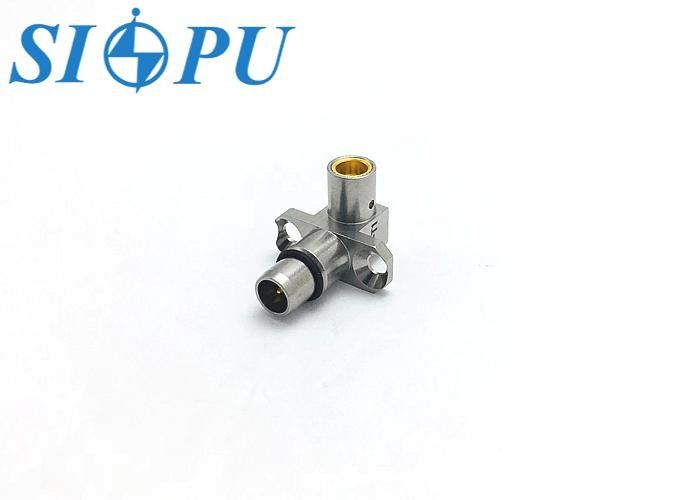

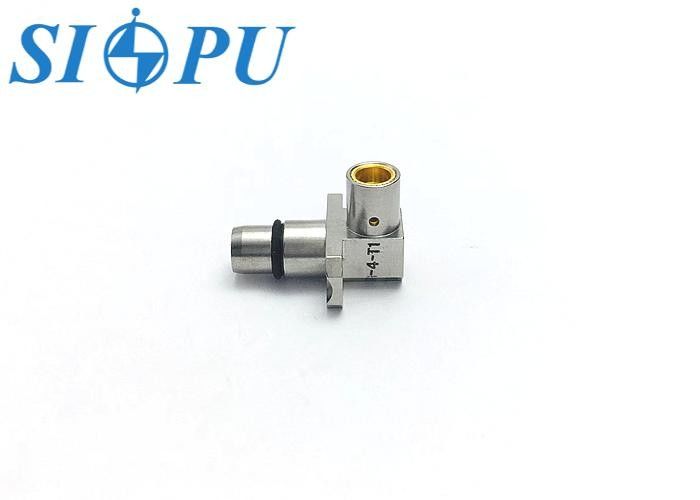

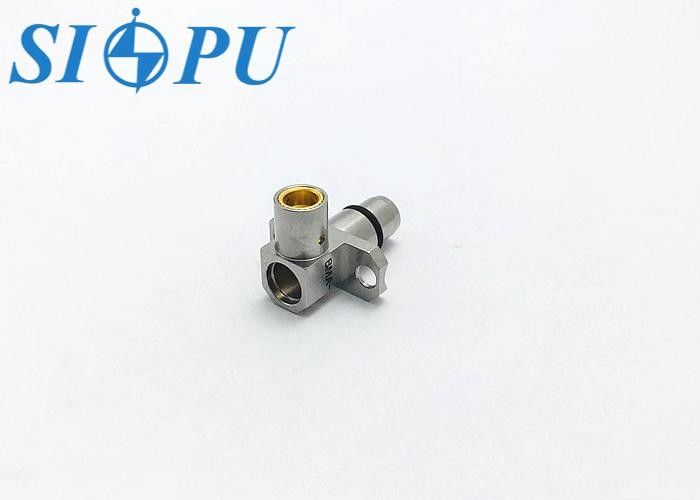

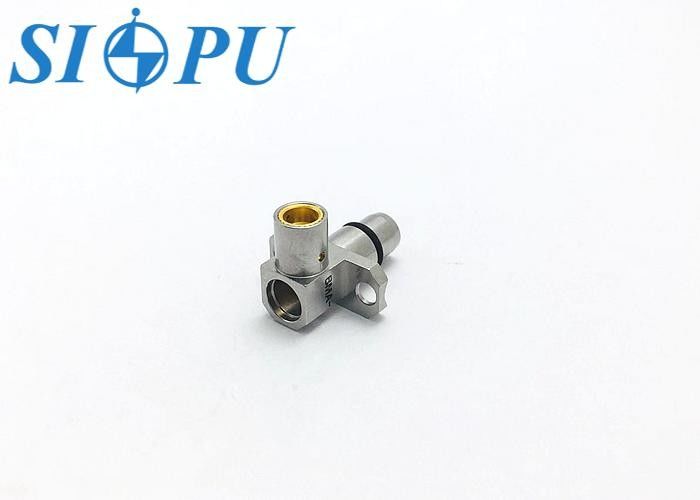

画像表示
