起源の場所:
中国
ブランド名:
SIPU
証明:
ISO9001-2017 RoHS
モデル番号:
SMP-JHD113
製品導入
SMPコネクタは,超小型なプラグイン式自己ロック型RFコアキシアルコネクタで,高周波,高速接続,強い衝撃耐性,小サイズという特徴があります.モジュール型密度の高い装置の適用に良い解決策を提供する.
適用範囲: 一般的にアンテナ,レーダー,通信,その他の密集型装置に使用される.
製品の特徴: 制限された脱出インターフェース,カートリッジの溶接,小サイズ,高速接続,優れた性能,など

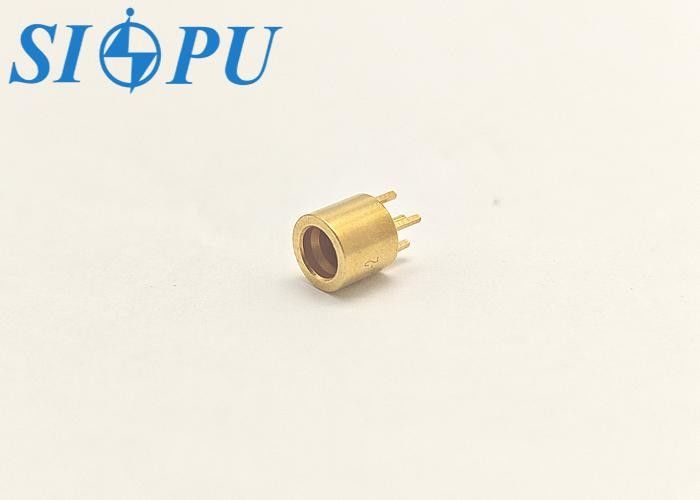

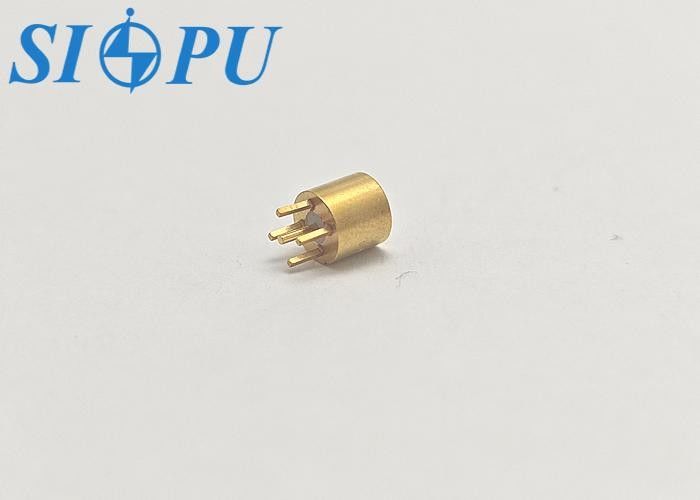

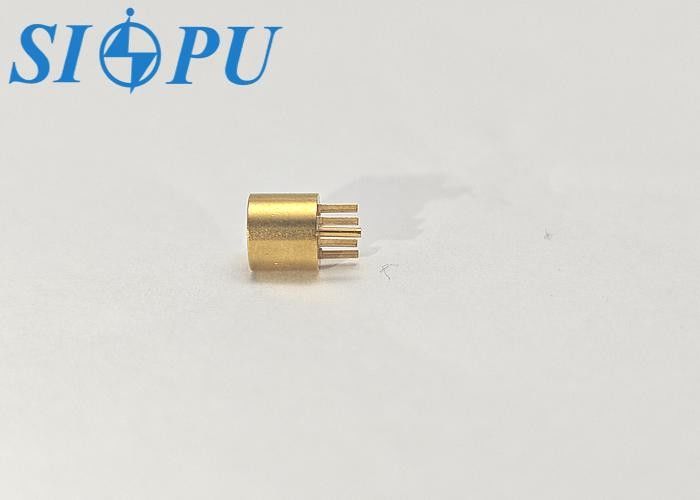

製品の外観
重要なことエクニカルパラメータ
|
電気特権
|
温度範囲 | -65°C+125°C | ||
|
特性インペダンス
|
50Ω | 周波数範囲 | DC-40GHz | |
|
耐電電圧
|
500V | VSWR | ≤1.1+0.01F ((GHz) | |
|
断熱抵抗
|
≥5000MΩ | 挿入損失 | ≤0.07√F (GHz)dB | |
|
接触抵抗
|
中央導体 | ≤6.0mΩ | メカニカルプロパティ | |
| 外導体 | ≤2.0mΩ | 耐久性 | 500回 | |
|
制限された自由
|
(最大) 戦闘力 |
45N |
(分) 分離力 |
9N |
材料と表面処理t
|
中央導体
|
ベリリウムブロンズ 金属 | 隔熱介質 | PTFE |
|
外導体
|
青銅,ゴールド塗装 | / | / |
画像表示
