起源の場所:
中国
ブランド名:
SIPU
証明:
ISO9001-2017, RoHS, CE
モデル番号:
SMP-KWB2-3
製品概要
SMPシリーズには,高周波,高信頼性のアプリケーションのために設計された超コンパクト,プラグイン,自己ロック RF同軸接続器が含まれています.これらの接続器は優れた振動抵抗性を提供します.,素早く押す/引くコップリングで 軸間と半径間浮きを可能にすることで ブラインドマットや高密度の環境に最適ですスレッドレス デザイン の ため に 設置 や 保守 を 簡単 に し,厳しい 状況 で も 信号 の 完全 性 を 保つ.
密集したPCBレイアウトに最適化されたコンパクトなフットプリントを備えたSMPコネクタは,低反射損失と40GHz以上の安定した性能を提供します.航空宇宙などの厳しい環境で強力な信号伝送を保証する自動車や軍用システムです
申請
ブラインドマット接続
マイクロ波とミリ波システムにおける高周波伝達
航空宇宙,車両電子機器,堅牢な産業システム
製品の特徴
インターフェース:SMP 女性接続器
ケーブルタイプ:2.2mm半柔軟か半硬か同軸ケーブルと互換性
周波数帯:最大40GHz
阻力: 50 オーム
VSWRが低いとき,優れた電気性能
安全で安定した接続のための溶接可能なインターフェース
製品の外観
重要なTエクニカルパラメータ
|
電気特権
|
温度範囲 | -65°C+125°C | ||
|
特性インペダンス
|
50Ω | 周波数範囲 | DC-26.5GHz | |
|
耐電電圧
|
500V | VSWR | ≤1.1+0.02F ((GHz) | |
|
断熱抵抗
|
≥5000MΩ | 挿入損失 | ≤0.07√F (GHz)dB | |
|
接触抵抗
|
中央導体 | ≤6.0mΩ | メカニカルプロパティ | |
| 外導体 | ≤2.0mΩ | 耐久性 |
500回 |
|
材料と表面処理機t
|
中央導体
|
ベリリウム銅,金付 | 隔熱介質 | PTFE |
|
外導体
|
ベリリウム銅,金付 | / | / |

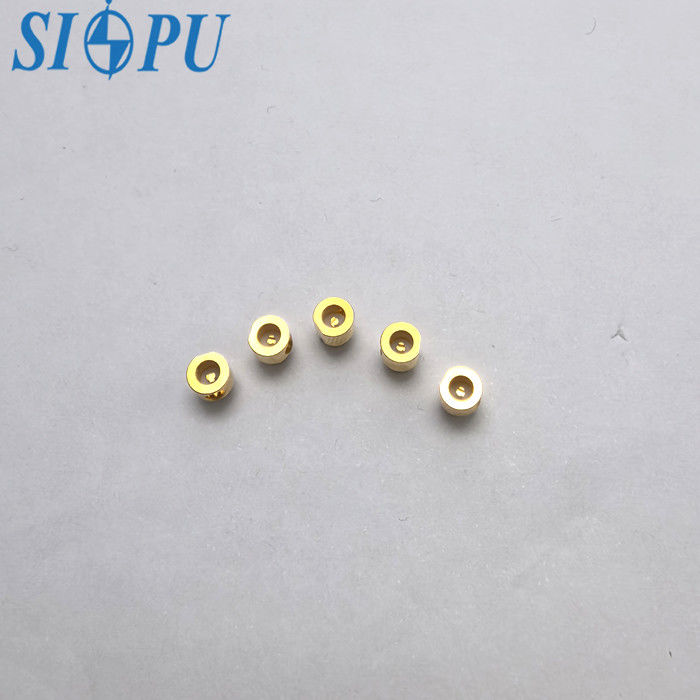

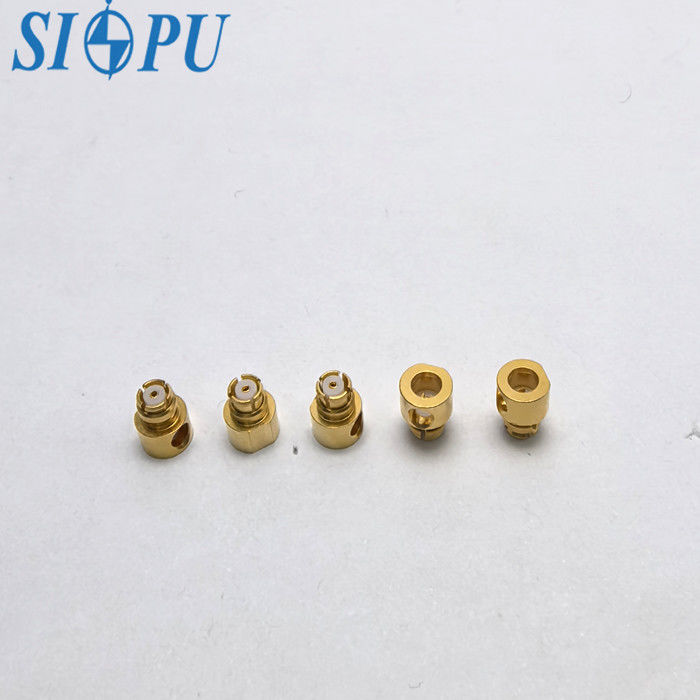

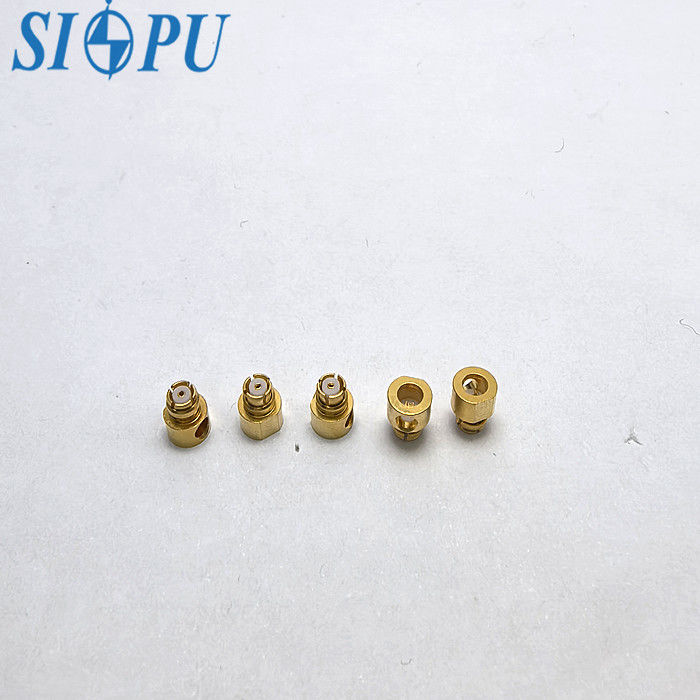

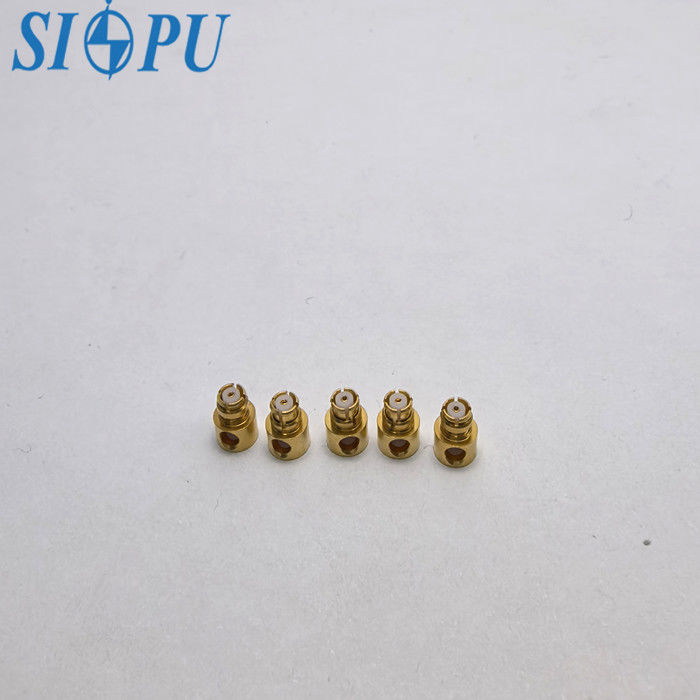

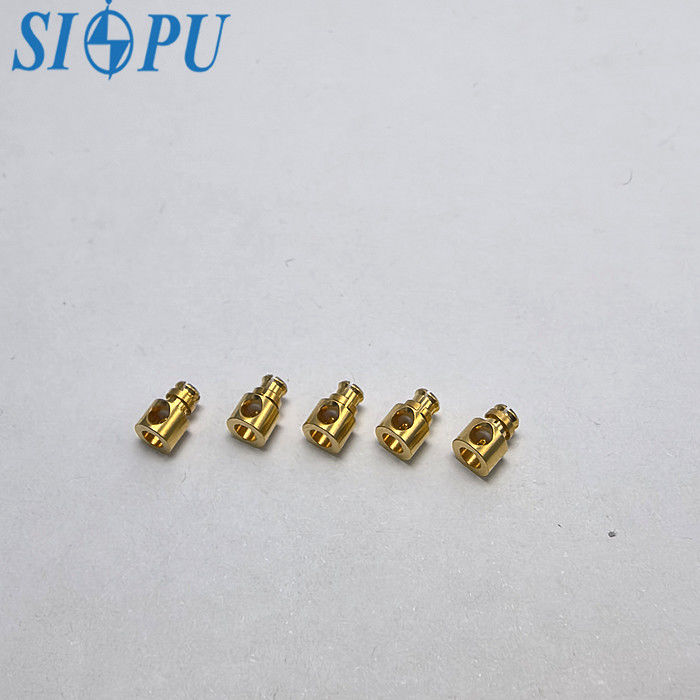

製品画像ギャラリー
